配电柜是用来集中分配电能的电力设备 , 为我们的用电设备提供电能和保护的一种设备 。配电柜也叫开关柜 , 早期也叫配电盘说的都是一种东西 。
一、了解配电柜的分类知识
要想看懂配电柜首先我们先说一下配电柜的分类 , 从电压等级上分为低压配电柜 , 中压开关柜 。低压配电柜通常指1KV及以下的强电配电设备 , 中压配电柜指3~35KV的开关柜 , 大家习惯上还是把3~35KV的开关柜成为高压柜 , 因为超过35KV的110KV及以上的电压等级由于绝缘的问题不在采用配电柜 , 而是采用GIS型组合电器 。所以常规的说配电柜通常指的是低压配电柜 , 高压柜通常指的是3~35KV中压开关柜 。
高压开关柜大多是用在供变电环节 , 低压开关柜用在配电环节 , 也是我们工作中比较常见的配单设备 ,
低压配电柜从结构上可分为:固定式和抽屉式
固定式顾名思义就是所有电器元件固定安装在配电柜里面 , 前面操作后面维护 , 当有元器件损坏时需要单独拆下来更换 , 优点就是运行稳定可靠 , 缺点就是维修更换不方便 。固定柜使用的也是最多的 , 最常见的型号就是GGD配电柜 。
抽屉柜就是把元器件按回路安装在可抽出的抽屉里面 , 通过一二次接插件连接到开关柜上 , 他的优点就是组合灵活 , 维修方便利用同型号的备用抽屉可以互换 , 把有问题的换下来再维修 , 大大减少停电时间 。缺点就是一二次回路连接环节多 , 接插件容易出问题 。常用的型号有 , MNS , GCK,GCS等 。
二、查看高低压配电柜图纸的一般操作步骤

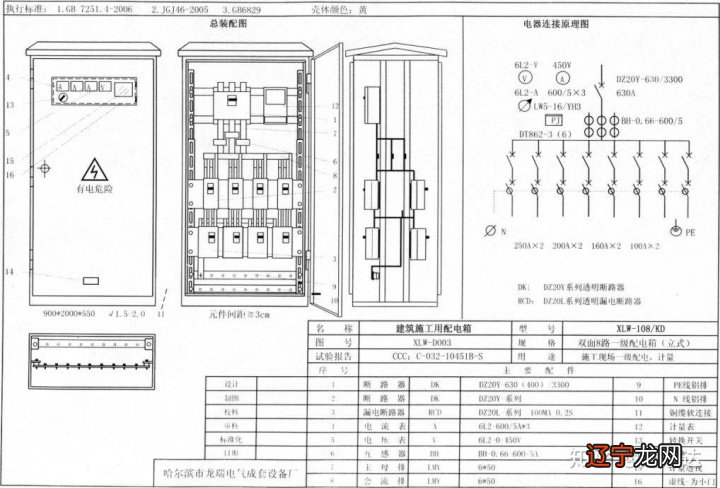

想要看懂配电柜最主要的是要能看懂电气图纸 , 以及配电柜的结构图纸 。其中包括:主接线图 , 系统图 , 原理图 , 接线图 , 平面布置图 , 配电房土建图等等一系列的 。一个完整的电气图包含很多 , 有比较规范的标准 , 各种图例 , 电位号的编制 , 元件代号 , 图纸幅面 , 图册编制都有标准 。电气专业不同会有不同的图纸 , 电气设备应用到各行各业 , 各种图纸规范已经比较完善了 。
1、拿到高低压配电柜图纸后 , 首先要仔细阅读图纸的主标题栏和有关说明 , 如图纸目录、技术说明、电器元件明细表、施工说明书等 , 结合已有的电工知识 , 对该电气图的类型、性质、作用有一个明确的认识 , 从整体上理解图纸的概况和所要表述的重点 。
2、看概略图和框图 , 由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征 , 因此紧接着就要详细看电路图 , 才能搞清它们的工作原理 。
概略图和框图多采用单线图 , 只有某些380/220V低压配电系统概略图才部分地采用多线图表示 。
3、看高低压配电柜电路图是看图的重点和难点 , 电路图是电气图的核心 , 也是内容最丰富、最难读懂的电气图纸 。
