在处理建筑项目时,我们会经常进行修改以满足客户或规章要求 。而修订追踪则是在发布图纸之后记录对建筑模型所做的修改的过程 。我们可以使用云线批注、标记和明细表追踪修订 。
“视图”选项卡“图纸组合”面板(图纸发布/修订) 。
图纸上的修订明细表
我们可以使用包含修订明细表的标题栏在图纸上显示修订明细表 。
大多数图纸的标题栏都包含修订明细表 。当我们将视图放置在图纸上并且该视图包含云线批注时,修订明细表将自动显示有关这些修订的信息 。如果需要,我们可以指定将其他修订(不是由视图中的云线批注表示)显示在修订明细表中 。如果要在图纸上显示修订明细表图样标记,可使用包含修订明细表的标题栏 。当设计修订明细表时,可以指定其格式、页面上的方向、显示的信息以及排序顺序 。我们可以通过修改标题栏族来控制修订明细表的这些属性 。
云线批注编号(按项目或按图纸)
【Revit操作技巧:改图时如何做好图纸修订追踪】我们在输入有关修订的信息之前图样标记,一定要仔细考虑要对图纸上的云线批注进行编号的方式:按项目或按图纸 。
可以使用“图纸发布/修订”对话框中的“编号”设置控制云线在标记和明细表中修订编号的显示 。若需要在创建修订之后修改此设置,那么所有云线批注的修订编号可能会修改 。
revit会根据“图纸发布/修订”对话框中的修订序列对修订进行编号 。
例如,假定为修订2、3和4创建云线 。在图纸中添加这些云线时,标记和修订明细表中的编号显示2、3和4 。而我们无法修改该序列号 。

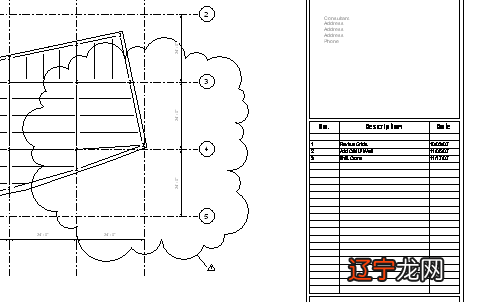

Revit会相对于图纸上其他云线的序列对云线进行编号 。如果公司的文档标准要求在图纸上按顺序对修订进行编号,那这个方法非常有用 。例如,假定创建修订5、6和7,并为它们标记云线批注 。当将视图(包含云线批注)添加到图纸中时,为修订5创建的云线编号为1,为修订6创建的云线编号为2,为修订 7 创建的云线编号为3 。下图说明了按图纸对云线进行编号 。云线中的编号是基于项目的修订编号,而标记中的编号是指定给图纸上云线的修订编号 。
Revit操作技巧:改图时如何做好图纸修订追踪
Revit操作技巧:改图时如何做好图纸修订追踪
工作流程:修订
的对建筑项目进行修改时,我们一定要追踪修订以供将来参考 。例如,可能要检查修订历史记录以确定进行修改的时间、原因和执行者 。Revit提供了一些工具,可用于追踪修订并在施工图文档集中的图纸上包含修订信息 。
Revit操作技巧:改图时如何做好图纸修订追踪
通常会按如下方式管理修订过程:
1. 在“图纸发布/修订”对话框中输入有关修订的信息 。
2. 更新revit项目以实施修改 。
3. 在一个或多个项目视图中,绘制云线批注以指示已修改的区域 。
4. 为每个云线指定一个修订 。
5. 对云线批注进行标记,以识别指定的修订 。
6. 检查图纸以确保修订明细表显示所需的信息 。
7. 发布修订 。
