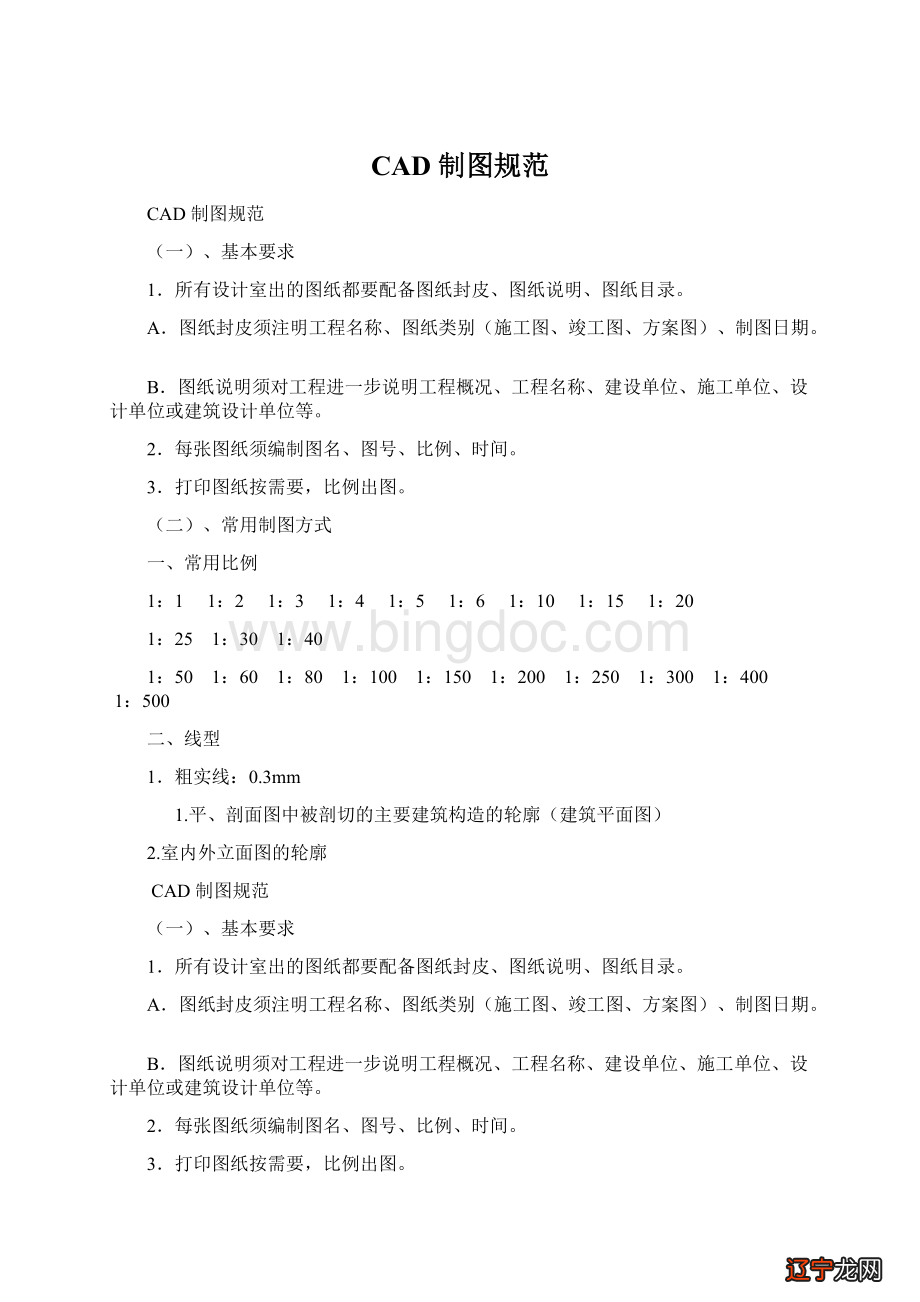

CAD制图规范Word文档格式.docx

《CAD制图规范Word文档格式.docx》由会员分享，可在线阅读，更多相关《CAD制图规范Word文档格式.docx（14页珍藏版）》请在冰点文库上搜索。
1、 0.1-0.13mm 3号绿色 0.1-0.13mm 8.9号灰色 0.05-0.1mm 4号浅兰色0.15-0.18mm 10号红色 0.6-1mm5号深兰色0.3-0.4mm10号特粗线： 1.立面地坪线2.索引剖切符号 3.图标上线 4.索引图标中表示索引图在本图的短线剖切索引符号 1. m: ?12mm（在A0、A1、A2、图纸）2. m: ?10mm（在A3、A4图纸）3. 特粗线到索引线为剖视方向4. A: 字高5mm（在A0、A1、A2、图纸） B: 字高4mm（在A3、A4图纸）5. B-01:字高3mm（在A0、A1、A2、图纸）字高2
2、.5mm（在A3、A4图纸）6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图四、平、立面索引符号1m: ?12mm（在A0、A1、A2图纸）2m: ?10mm（在A3、A4图纸）3A1-A4：字高4mm（在A0、A1、A2图纸）字高3mm（在A3、A4图纸）4B-01-B-04：字高2.5mm（在A0、A1、A2图纸）字高2mm（在A3、A4图纸）5箭头为视图方向。五、大样图索引大样引出框大样引出框 1m: ?12mm（在A0、A1、A2图纸）2m: ?12mm（在A3、A4图纸）3A：字高4mm（在A0、
3、A1、A2图纸）字高3mm（在A3、A4图纸）4B-01：字高2.5mm（在A0、A1、A2图纸）字高2mm（在A3、A4图纸）六、图标1.图名：字高7mm（在A0、A1、A2图纸）字高5mm（在A3、A4图纸）2.比例及英文图名：字高4mm（在A0、A1、A2图纸）字高3mm（在A3、A4图纸）七、文字注释1.引出线为箭头或点，引出线为统一体，由标注命令引线制作。2.文字说明：字高4mm（在A0、A1、A2图纸）字高3mm（在A3、A4图纸）八、标高符号1. 数字：字高2.5mm（在A0、A1、A2图纸）字高2mm（在A3、A4图纸）2.符号为等腰直角三角形。3.数字以m计单位
4、，小数点后留三位。4.零点标高写成0.000，正数标高不注“+”，负数标高应注“-” 。5.同样位置不同标高标注，如：九、轴线符号1n: ?10mm，字高4mm （在A0、A1、A2图纸）2n: ?8mm，字高3.5mm （在A3、A4图纸）十、尺寸符号1尺寸标注是尺寸为统一体，如需调整尺寸数字，可采用edit（ed）命令。2尺寸界线距标注物体2-3mm，第一道尺寸线距标注物体10-12mm,相临的尺寸线间距7-10mm 。3半径、直径标注时箭头样式为实心闭合箭头。4标注字高2.5mm（在A0、A1、A2图纸）字高2mm（在A3、A4图纸）5标注文字距尺寸线1-1.5
5、mm十一、坡度标注制图技巧:一、图层管理.一般制图分层 A.墙体层（WALL） B.家具层（FURNITURE） C.填充层 D.窗层（WINDOW） E.布置层 F.尺寸层（DIM） G.文字层（TEXT） H.轴线层（DOTE） I.轴线标注层（AXIS） J.分格层制图时分清各层便于调整图纸，节省时间。二、线条分色制图时将墙体、家具、填充线、文字、分格线等线条颜色区分，便于在电脑显示时一目了然。三、图框插入按比例插入图框，首先制作1：1图框，将图框放大，与图比较看是否配合。如不配合缩放与之配合。如要作1：30的图框，第一次图框放大40后不合适，再次缩放输入3/4，即可得到1：30的图
6、框。四、其他1CAD文件在从其他文件粘贴近来后，容易出现无用图层，可purge（pu）,清理无用图层。2文字的大小是根据图纸的比例变化的，如A3图纸，比例为1：50，注释文字打印出的尺寸应该是3mm，在文字制作时，文字尺寸大小输入150 。3一套图中可能会有不同的比例，在按比例插完第一个图框后，遇到不同比例的图，应根据比例的大小缩放。如有一张图比例为1：50，是正确的，现在要给另一张图插图框，假设这张图要插1：40的图框，那就复制1：50的图框，然后缩放输入4/5即得。文字的大小亦可采用这种办法。4同一个CAD界面下，如果打开多个CAD文件，可按着ctrl键点Tab键转换。5在多重复制同一个物体
