7、时,可将这一物体作成块,如果修改了此物体,则其他同样物体也随之改变,如不 建立块,则需每个都要修改 。6建立CAD文件时要有选择的将平面图、立面图、详图分为几个文件 。70层上是不可以用来画图的,是用来定义块的 。定义块时,先将所有图元均设置为0层(有特殊时除外),然后再定义块,这样,在插入块时,插入时是哪个层,块就是那个层了 。8不能在DEFPOINTS层建立图元,此层容易在打印是出现图元消失 。9我们在绘制中,一般来说,能用编辑命令完成的,就不要用绘图命令完成 。在CAD软件的使用过程中,虽然一直说是画图,但实际上大部分都是在编辑图 。因为编辑图元可以大量减少绘制图元不准确的几率,并且可以在一定程度上提
8、高效率 。10在使用绘图命令时,一定要设置捕捉,F3切换 。11在使用绘图和编辑命令时,大部分情况下,都要采用正交模式,F8切换12图纸大小:A01194*840;A1840*597;A2597*420;A3420*297;A4297*21013将CAD文件转化成位图文件,第一种是在CAD的菜单中,选择“输出”,再选择bmp的后缀存储 。可以把CAD的屏幕显示内容变成位图文件,但文件分辨率太小 。第二种方法可将CAD文件转化成为较大分辨率的位图文件 。先需要设置一下,菜单中“工具”“选项”打印和发布,“添加或配置绘图仪”“添加绘图仪向导” 。出来一张“添加绘图仪”的菜单,左侧是阶段,右侧是选择内容 。“开始
9、”阶段选择“我的电脑”,“绘图仪型号”阶段选择生产商为“光栅文件格式”,最右侧的表格中基本上每个都可以,bmp或jpeg 。一路选择“下一步” 。在“完成”阶段选择“编辑绘图仪配置”,出现“编辑绘图仪配置”菜单,在这个菜单中自定义一个图纸尺寸 。14将EXCEL表格倒入CAD可以利用AutoXlsTablev2.53插件或是先将EXCEL表格复制,到CAD里的下拉编辑菜单的选择性粘贴即可得,到CAD后将表格炸开后即可CAD修改 。15打印时,图框外出现由AUTODESK教育产品制作,要想去掉则先把文件转成DXF格式然后保存 。室内设计现场测量要求及规范尺度测量的准确程度直接关系到图纸交付后施工的可行性与

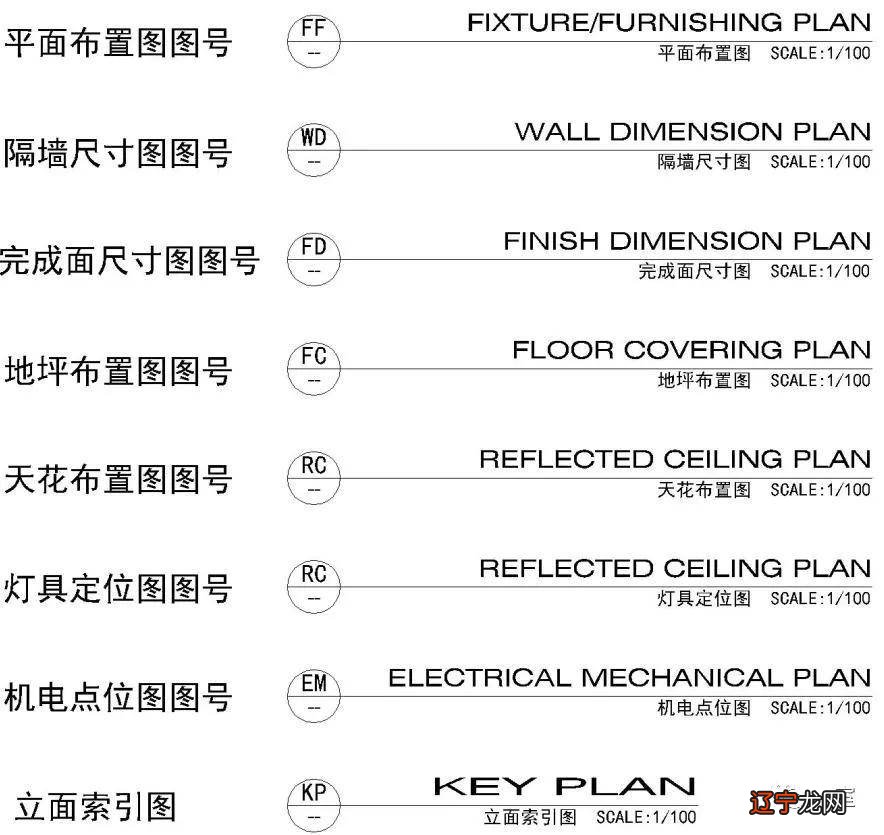

CAD制图规范Word文档格式
10、准确性,要顺利于施工前提必须重视测量准确度的问题:一、绘制要求 要求绘制成DWG格式的文件,细节要求如下 。二、测量内容 A.位置:建筑开间、柱梁位置、门窗位置、配套设施位置 。B.尺寸:距离尺寸、建筑件尺寸 。三、测量原则 清晰、真实、准确、完整 。四、测量步骤 1、完整绘画建筑开间草图,对结构环境每一个细部都要有详细标注,对空间中的某些细部可作详图解说,比如配电箱体,入户门向开启,窗位,煤气管位,主进水管位a2图纸尺寸,洗手间及厨房等上部管位分布及相关联到设计的所有配套设施尺寸 。2、完成测量后务必花点时间重新核对下是否测量完整,免得后期发现误差与遗漏的造成复量的麻烦 。3、对建筑其它资料进行文字记录及实地现
11、场拍摄,包括建筑现状、建筑缺陷、外部景观、业主现场要求及提示等 。4、测量过程因影响现场的度尺动作而变动的物件要请示业主是否恢复 。勘察工作完成后注意关好门窗及电闸 。整个测量过程中要注意好安全 。五、测量后的CAD绘制标准1、横梁以虚线表示,标注规格大小 。2、同一垂直面的不同高度尺寸要以“+“或“”符号,配合数字说明 。3、线型规范(附图) 墙体线:0.35 标注线:0.15 窗户线:0.05 3.建筑装饰构造详图的建筑物表面线 。2中实线:0.15-0.18mm 1.平、剖面图中被剖切的次要建筑构造的轮廓线 。2.室内外平顶、立、剖面图中建筑构配件的轮廓线 。3.建筑装饰构造详图及构配件详图中一般
