12、轮廓线 。3细实线:0.1mm 填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线 。4细虚线:0.1-0.13mm 1.室内平面、顶面图中未剖切到的主要轮廓线 。2.建筑构造及建筑装饰构配件不可见的轮廓线 。3.拟扩建的建筑轮廓线 。4.外开门立面图开门表示方式 。5细点划线:0.1-0.13mm 中心线、对称线、定位轴线 。6细折断线:0.1-0.13mm 不需画全的断开界线 。三、打印出图笔号1-10号线宽设置1号 红色 0.1mm 6号紫色 0.1-0.13mm 2号 黄色 0.1-0.13mm 7号白色 0.1-0.13mm 3号 绿色 0.1-0.13mm 8.9号 灰色 0.05-0.
13、1mm 4号 浅兰色0.15-0.18mm 10号红色 0.6-1mm5号 深兰色0.3-0.4mm10号特粗线: 1.立面地坪线2.索引剖切符号 3.图标上线 4.索引图标中表示索引图在本图的短线剖切索引符号 1. m: ?12mm(在A0、A1、A2、图纸)2. m: ?10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸) B: 字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸) 字高2.5mm(在A3、A4图纸)6. A为索引图号,B-01为索引图纸号,B-01为“ ”表
14、示索引在本图四、平、立面索引符号1m: ?12mm(在A0、A1、A2图纸)2m: ?10mm(在A3、A4图纸)3A1-A4:字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸)4B-01-B-04:字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸)5箭头为视图方向 。五、大样图索引 大样引出框 大样引出框 1m: ?12mm(在A0、A1、A2图纸)2m: ?12mm(在A3、A4图纸)3A:字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸)4B-01:字高2.5mm(在A0、A1
15、、A2图纸) 字高2mm(在A3、A4图纸)六、图标1.图名:字高7mm(在A0、A1、A2图纸) 字高5mm(在A3、A4图纸)2.比例及英文图名:字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸)七、文字注释1.引出线为箭头或点,引出线为统一体,由标注命令引线制作 。2.文字说明:字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸)八、标高符号1. 数字:字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸)2.符号为等腰直角三角形 。3.数字以m计单位,小数点后留三位 。4.零点标高写成0.000,正数标高不注“+”,负数标高应注“-” 。5

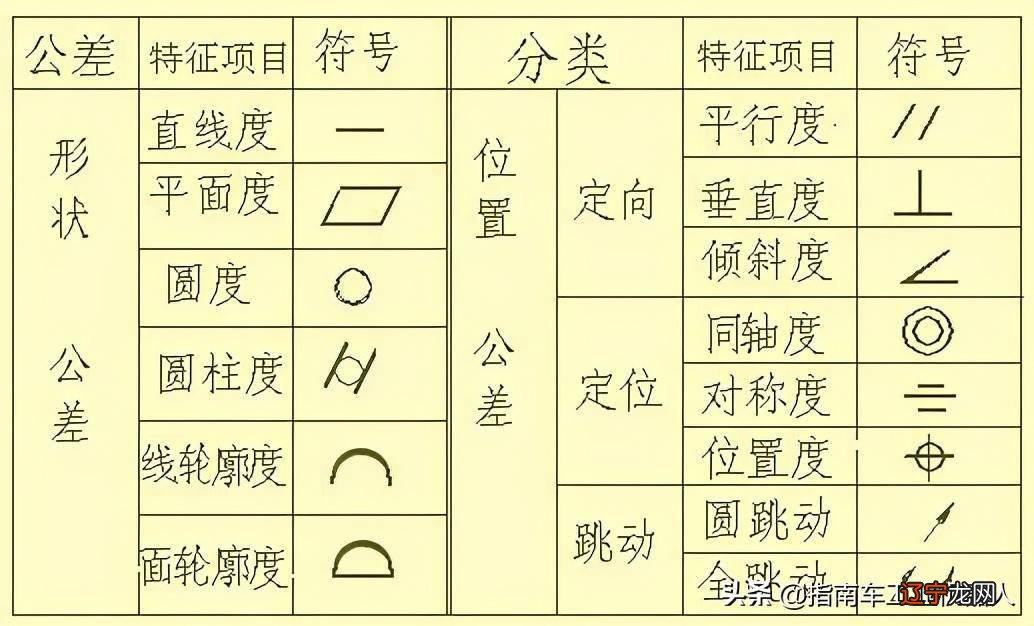

CAD制图规范Word文档格式
16、.同样位置不同标高标注,如:九、轴线符号1n: ?10mm,字高4mm (在A0、A1、A2图纸)2n: ?8mm,字高3.5mm (在A3、A4图纸)十、尺寸符号1尺寸标注是尺寸为统一体,如需调整尺寸数字,可采用edit(ed)命令 。2尺寸界线距标注物体2-3mm,第一道尺寸线距标注物体10-12mm,相临的尺寸线间距7-10mm 。3半径、直径标注时箭头样式为实心闭合箭头 。4标注字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸)5标注文字距尺寸线1-1.5mm十一、坡度标注制图技巧:一、 图层管理.一般制图分层 A.墙体层(WALL) B.家
17、具层(FURNITURE) C.填充层 D.窗层(WINDOW) E.布置层 F.尺寸层(DIM) G.文字层(TEXT) H.轴线层(DOTE) I.轴线标注层(AXIS) J.分格层制图时分清各层便于调整图纸,节省时间 。二、 线条分色制图时将墙体、家具、填充线、文字、分格线等线条颜色区分,便于在电脑显示时一目了然 。三、图框插入按比例插入图框,首先制作1:1图框,将图框放大a2图纸尺寸,与图比较看是否配合 。如不配合缩放与之配合 。如要作1:30的图框,第一次图框放大40后不合适,再次缩放输入3/4,即可得到1:30的图框 。四、其他1CAD文件在从其他文件粘贴近来后,容易出现无用图层,可purge(pu),
18、清理无用图层 。2文字的大小是根据图纸的比例变化的,如A3图纸,比例为1:50,注释文字打印出的尺寸应该是3mm,在文字制作时,文字尺寸大小输入150 。3一套图中可能会有不同的比例,在按比例插完第一个图框后,遇到不同比例的图,应根据比例的大小缩放 。如有一张图比例为1:50,是正确的,现在要给另一张图插图框,假设这张图要插1:40的图框,那就复制1:50的图框,然后缩放输入4/5即得 。文字的大小亦可采用这种办法 。4同一个CAD界面下,如果打开多个CAD文件,可按着ctrl键点Tab键转换 。5在多重复制同一个物体时,可将这一物体作成块,如果修改了此物体,则其他同样物体也随之改变,如不 建立块,则需每
