网线的正反接法及用途 _双绞线

直通线与交叉线的区别正线，即直通线，标准 568B）：两端线序一样，从左至右线序是：白橙，橙，白绿，蓝网线线序，白蓝，绿，白棕，棕。反线，即交叉线，（568A）：一端为正线的线序，另一端为从左至右：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。以下是各种设备的连接情况下，正线和反线的正确选择。其中 HUB 代表集线器，SWITCH 代表交换机，ROUTER 代表路由器： PC-PC:反线 PC-HUB:正线 HUB-HUB 普通口:反线 HUB-HUB 级连口-级连口：反线 HUB-HUB 普通口-级连口：正线 HUB-SWITCH:反线 HUB(级联口）-SWITCH:正线 SWITCH-SWITCH:反线 SWITCH-ROUTER:正线 ROUTER-ROUTER:反线 100BaseT 连接双绞线，以 100Mb/S 的 EIA/TIA 568B 作为标准规格。
制作步骤如下：

【网线的正反接法及用途】步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6 米，最多不超过 100 米。然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去 2－3 厘米。有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作 RJ－45 接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。

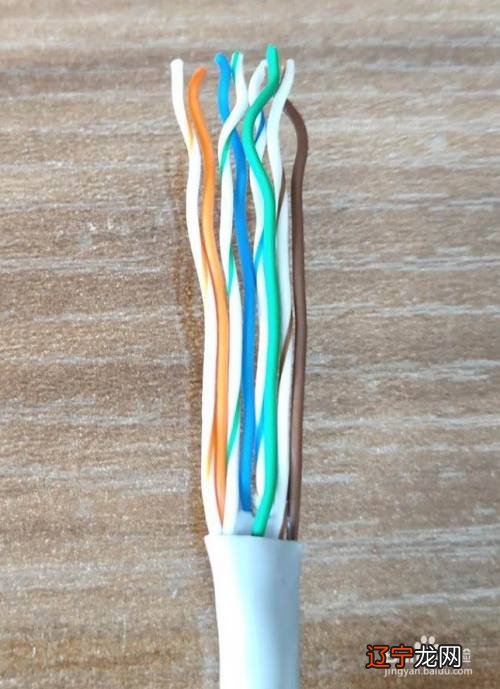

步骤 2：剥线完成后的双绞线电缆。

步骤 3：接下来就要进行拨线的操作。将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方。上：橙左：绿下：棕右：蓝
步骤 4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置。左一：橙左二：绿左三：蓝左四：棕

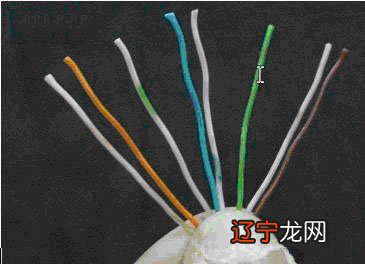

步骤 5：小心的剥开每一对线，因为我们是遵循 EIA／TIA 568B 的标准来制作接头，所以线对颜色是有一定顺序的。需要特别注意的是，绿色条线应该跨越蓝色对线。这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕常见的错误接法是将绿色线放到第 4 只脚的位置。应该将绿色线放在第 6 只脚的位置才是正确的，因为在 100BaseT 网络中网线线序，第 3 只脚与第 6 只脚是同一对的，所以需要使用同一对残。（见标准 EIA／TIA 568B）左起：白橙／橙／白绿／绿／白蓝／蓝／白棕／棕
步骤 6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约 14mm 的长度，之所以留下这个长度是为了符合 EIA／TIA 的标准，您可以参考有关用 RJ-45 接头和双绞线制作标准的介绍。最后再将双绞线的每一根线依序放入 RJ－45 接头的引脚内，第一只引脚内应该放白橙色的线，其余类推
步骤 7：确定双绞线的每根线已经正确放置之后，就可以用 RJ－45 压线钳压接 RJ－ 45 接头，市面上还有一种 RJ－45 接头的保护套，可以防止接头在拉扯时造成接触不良。使用这种保护套时，需要在压接 RJ－45 接头之前就将这种胶套插在双绞线电缆上。
步骤 8：重复步骤 2 到步骤 7，再制作另一端的 RJ－45 接头。因为工作站与集线器之间是直接对接，所以另一端 RJ－45 接头的引脚接法完全一样。完成后的连接线两端的 RJ －45 接头无论引脚和颜色都完全～样，这种连接方法适用于 ADSL MODEM 和计算机网卡之间的连接，计算机与集线器（交换机）之间的连接。完成 RJ45 接头。交叉网线用于 ADSL MODEM 和集线器 HUB 的连接（与 MODEM 设计有关系，并非全部如此），HUB 与 HUB 之间不通过级连口的连接，以及两台计算机直接通过网卡相互连接。制作方法和上面基本相同，只是在线序上不像 568B，采用了 1-3,2-6 交换的方式，也就是一头使用 568B 制作，另外一头使用 568A 制作
