电容的尺寸：对于陶瓷电容和钽电容 ， 其尺寸和电阻一样 ， 小尺寸的用英制 ， 0201、0402、0603、0805 ， 大尺寸的用公制 ， 如2520、3525等 。对于柱状的电解电容 ， 一般是用“直径x高度”的方式来描述尺寸 。
因此硬件设计的时候电解电容符号 ， 要考虑预留的电容的尺寸尽可能的大 。如果你预留6x11的位置 ， 一般最大也就用100uF 25V的了 ， 想换小的节省成本没有问题 ， 但想换大的就很难了 ， 电容厂家做不出来6x11的470uF 25V的电容 。同样的问题在陶瓷电容上也需要注意 ， 例如预留一个0805的电容 ， 一般最大也就能贴22uF 6.3V的了 ， 想要更大容值或更高电压就很难找到物料了 。

↑不同尺寸的电解电容

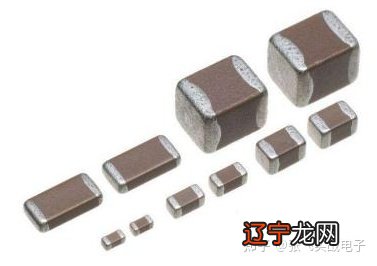

↑不同尺寸的陶瓷电容

↑不同尺寸的钽电容
电容的耐压值 ， 在弱电领域主要有4V、6.3V、10V、16V、20V、25V、35V、50V这些档位 。上百伏的电容主要用在强电上 。耐压值的选择非常非常重要 ， 选错了会有生命危险 。
如果把25V的电容 ， 用在50V的电源上 ， 会怎么样？陶瓷电容有机会扛得住 ， 也可能被烧掉短路了 。电解电容一般扛不住 ， 直接击穿短路或干脆爆炸了 。钽电容一定扛不住 ， 升起一团烟火就烧掉了 。
硬件设计选择电容的时候电解电容符号 ， 务必要考虑清楚线路的最高电压 ， 通常是折半使用 ， 就是电容耐压值要达到线路电压的2倍或更多 。例如5V电源上的电容要选择10V的 ， 而不是6.3V的 。20V的电源上的电容要选择50V的电容 ， 而不是35V的 。

经验上看 ， 陶瓷电容可以选择略小一些的 ， 因为陶瓷电容对高压的耐受能力比较好 。钽电容一定要严格按照2倍以上来选择 ， 因为钽电容比较容易被击穿 。电解电容推荐使用2倍以上 ， 以避免供应商品质控制不严格带来的隐患 。
电容的方向：陶瓷电容不分正负极 ， 电解电容和钽电容都有正负极的区分 。如果接反了 ， 就会击穿然后起火或者爆炸 。
不巧的是 ， 电解电容和钽电容都是对称的 ， 正反都能焊接 。在硬件设计的时候 ， 要从原理图、PCB上明确区分电解电容和钽电容的正负极 ， 不能画反了 。SMT贴片的时候也要注意不能反着贴 。


↑电解电容的符号和陶瓷电容的符号

↑电解电容有标识的是负极

↑电解电容有标识的是负极
