二电路知识--认识原理图 _原理图

1、电阻。
2、电容。
3、二极管。
4、三极管。
5、按键。
6、电池。
7、电感。

8、开关。
9、接插件。
这次来分析下Arduino UNO上的各种元件。先上UNO的原理图。

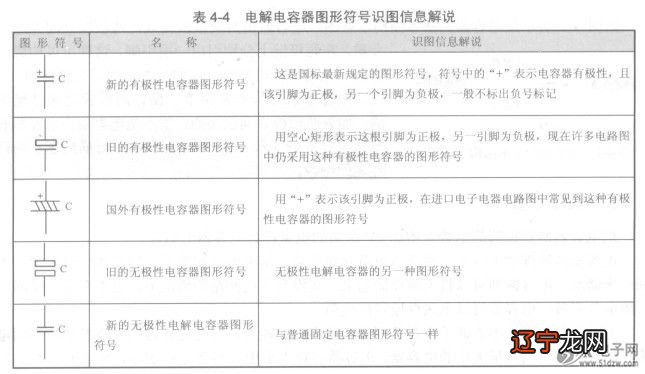

1、电容
【二电路知识--认识原理图】这个符号就代表电容了，白色待变正极黑色代表负极。47u意思是电容大小为47uF 。一般是电解电容。
2、PMOS管
这个符号表示的是一个MOS管电解电容符号，并且是一个P沟道的MOS管。旁边的英文一般为型号，所以该MOS管的型号为FDN340P ，有了型号信息，在网上就可以查到改芯片的电气特性。
3、晶振

这个符号表示的是晶振，晶振又叫晶体振荡器。一般是利用石英晶体（二氧化硅的结晶体）的压电效应制成的一种谐振器件，一般单片机需要这个器件用来产生稳定的脉冲，作为单片机内部的震荡频率。16MHZ表示该晶振的震动频率为16MHZ 。
4、运放

运放(operational amplifier,简称OPA）能对信号进行数学运算的放大电路。它曾是模拟计算机的基础部件，因而得名。
采用集成电路工艺制做的运算放大器，除保持了原有的很高的增益和输入阻抗的特点之外电解电容符号，还具有精巧、廉价和可灵活使用等优点，因而在有源滤波器、开关电容电路、数-模和模-数转换器、直流信号放大、波形的产生和变换，以及信号处理等方面得到十分广泛的应用。
该款运放的型号为LMV358IDGKR ，通过型号就可以搜索到具体的电气参数。

5、稳压芯片
这块芯片是稳压芯片，类似这种芯片从原理图的形状和外观是看不出来的。唯一的办法就是按照上面的型号去查这个芯片具体是用来干嘛的。
这块芯片是一个稳压芯片输入其最小输入为7V ，最大为20V ，输出最大1A ，输出5V ，但是当输入电压大于12V就不能保证1A的输出了，这也是为什么Arduino外部输入电压为7-12的原因了。

同样是一块稳压芯片，这块是稳压3.3V的。再次说明这种芯片只能通过搜索数据手册来确定其功能。

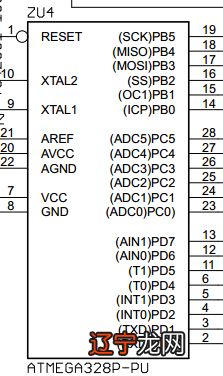

6、MCU ，单片机

这块就是传说的UNO的主芯片了， ATMEGA328P-PU ， UNO的程序和输出都是靠这块芯片。
7、USB转串口芯片

这款USB转串口芯片也是Atmel公司的一款单片机，其带有一个USB从机，可以发送usb数据，通过给其烧入固定程序，可以把他变为一个USB转串口芯片。当然我觉得这非常浪费，完全不知道为什么当初Arduino要如此设计。。。
