一种市政工程桥梁限高装置 _桥梁

1.本实用新型涉及桥梁限高技术领域，特别涉及一种市政工程桥梁限高装置。
背景技术：
2.桥梁限高装置是一种限制桥梁通行车辆高度的设备，能够限制过高的车辆通行，一方面能够防止过高过重的车辆对公路造成损坏，另一方面还能够防止车辆过高在行驶时发生危险或者对其他车辆造成影响。
3.但是现有的桥梁限高装置大多在安装后高度就已固定，不能再进行调节，而能够调节高度的限高装置，往往不能将调节后的高度信息及时的反馈出来，如果在调节限高高度后，高度信息未更新前，有车辆通过就容易导致车辆撞上限高装置，对限高装置和车辆都会造成损伤，威胁驾驶员的生命安全。
技术实现要素：
4.本实用新型的目的是为了解决上述技术，提供一种市政工程桥梁限高装置，利用电子千斤顶实现对限高装置横梁的高度调节，并在与横梁相连的固定块底部安装红外测距传感器，使其与横梁顶部的led双向显示器连接，在实现对限高装置高度调节的同时，将调节后的限高高度信息实时呈现在led显示屏上，从而避免因限高装置在高度调节后信息更新不及时导致车辆撞上限高装置的风险。

5.为了实现上述目的，本实用新型提供如下技术方案：

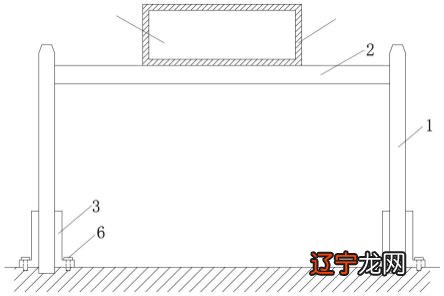

6.一种市政工程桥梁限高装置，包括两根立柱、设置于两根立柱之间的横梁和led双向显示器，所述两根立柱底部各安装有一套限高杆升降装置，所述限高杆升降装置包括电动千斤顶、支撑杆和固定块，所述电动千斤顶通过螺栓固定安装在立柱底部的地面上，所述支撑杆底端与电动千斤顶活塞杆顶端固定连接，支撑杆顶端连接有固定块，所述固定块与横梁一端固定连接，所述led双向显示器安装于横梁顶部中端。
7.所述led双向显示器由前后两块led显示屏、顶部的太阳能电池板和两块侧板组成，led双向显示器内部设置有led显示屏控制器和太阳能蓄电池，所述太阳能蓄电池一端与太阳能电池板相连，另一端经led显示屏控制器与led显示屏相连。
8.所述固定块一端底部安装有红外测距传感器，所述红外测距传感器通过数据线与led显示屏控制器相连。
9.所述led显示屏还通过电源线与地下电缆相连。
10.所述横梁内部中空显示器反光，其内部布置有led显示屏的电源线和红外测距传感器的数据线。

11.所述led双向显示器四向边缘设置有反光警示条。
12.本实用新型的有益效果
13.本实用新型利用电子千斤顶实现对限高装置横梁的高度调节，并在与横梁相连的固定块底部安装红外测距传感器，使其与横梁顶部的led双向显示器连接，在实现对限高装
置高度调节的同时，将调节后的限高高度信息实时呈现在led显示屏上，从而避免因限高装置在高度调节后信息更新不及时导致车辆撞上限高装置的风险。
14.本实用新型采用太阳能和市电相结合的供电方式对led双向显示器进行供电，在太阳能充足的情况下，优先太阳能供电，在不足时利用市电进行补充显示器反光，能够节约用电，绿色环保。
15.本实用新型结构简单，led双向显示器和红外测距传感器所用电源线和数据线隐于横梁和立柱内，美观性好。
