柜 分配电箱、总配电箱、开关箱如何布置,你知道吗?( 三 )


(4)5.5KW以上用电设备开关箱根据所控制设备额定容量选择控制开关及漏电断路器 。控制开关为DZ20或KDM1系列透明塑壳断路器 , 漏电断路器为DZ15L、DZ20L或LBM-1系列;PE线接线螺栓为3个 。
柜 分配电箱、总配电箱、开关箱如何布置,你知道吗?

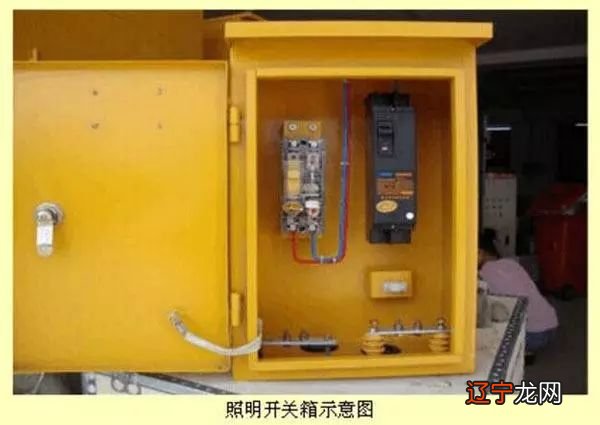

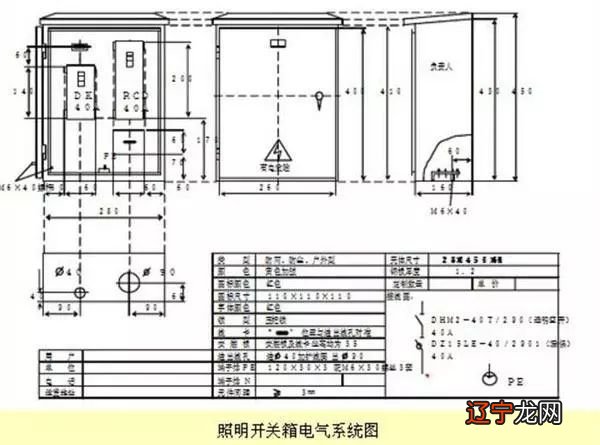

(5)照明开关箱内设KDM1—T/2(20-40A)断路器 , 配置DZ15L—20-40/290漏电断路器 , PE线螺栓为3个 。
柜 分配电箱、总配电箱、开关箱如何布置,你知道吗?
柜 分配电箱、总配电箱、开关箱如何布置,你知道吗?
注:开关箱中漏电断路器必须选择额定漏电动作电流不大于30mA , 额定漏电动作时间不大于0.1S , 电流速断、电磁式电动机保用产品 。总配电箱中漏电断路器应选用配电保护用产品 。
