如何做好施工现场临时用电标准化管理( 四 )


如何做好施工现场临时用电标准化管理
9.5配电线路
如何做好施工现场临时用电标准化管理
说明:
1、现场配电线路可使用架空线路或电缆线路 。电缆线路应采用埋地或架空敷设,严禁沿地面明设,并避免机械损伤和介质腐蚀 。
2、架空线必须架设在专用电杆上且必须采用绝缘导线;架空线路必须有足够的机械强度;架空线的档距不得大于35m;电缆架空应沿电杆、支架或墙壁敷设,严禁沿树木、脚手架上敷设 。

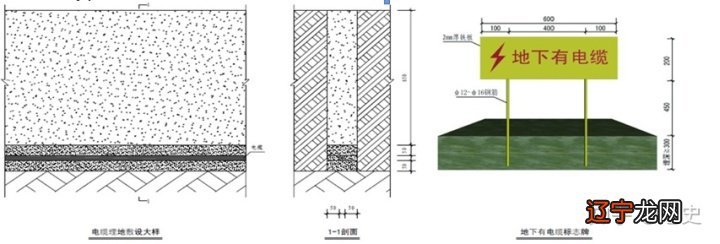

3、电缆线路严禁沿地面明设;埋地电缆路径应设方位标志 。电缆在室外直接埋地深度不小于 0.7m,并应在上、下、左、右四面铺设 50mm 的细砂,然后添土、覆盖硬质保护层 。
如何做好施工现场临时用电标准化管理
其他要求:
1、配电箱的电器安装板上必须分设N线端子板和PE线端子板 。N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板和配电箱箱体做电气连接 。进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接 。
2、电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线 。需要三相四线制配电的电缆线路必须采用五芯电缆 。五芯电缆必须包含蓝、绿/黄二种颜色绝缘芯线 。淡蓝色芯线必须用作N线;绿/黄双色芯线必须用作PE线,严禁混用 。220V配电的(照明、手持电动工具等)必须采用三芯电缆,必须连接PE线 。

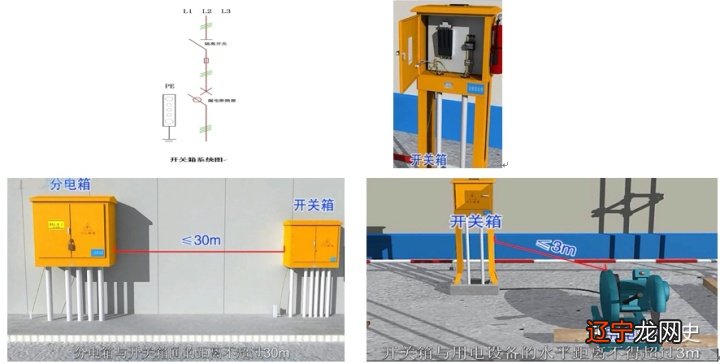

3、每台用电设备必须有各自专用的开关箱,严禁用同一个开关箱直接控制2台及2台以上用电设备 。用电设备外壳必须连接PE线 。
